Žiniatinklio vyniojimo vadovas

Išvyniojimo arba atsukimo juostos kreiptuvo (EPC) sistema automatiškai aptinka ir ištaiso šoninį rulono nuokrypį gamybos linijos išvyniojimo arba atsukimo dalyje. Naudodama jutiklius, valdiklį ir servo-varomą vairavimo mechanizmą, sistema užtikrina stabilų tinklo išlygiavimą, pagerina proceso patikimumą ir gamina tiesius, aukštos{2}}kokybės ritinius.

WEB Winding Guide SISTEMOS koncepcija

product-880-495

Žiniatinklio vadovo proceso schema

Atsipalaiduokitevadovas Diagrama

WorkingasPprincipas

Kreipimo jutiklis aptinka santykines juostos medžiagos kraštų, linijų arba spalvų blokų padėtis. Jis lygina aptiktas vertes su nustatytomis vertėmis, kad nustatytų nuokrypį. Po to, kai valdiklio programa apskaičiuoja nuokrypį, jis paverčiamas proporcingais signalais ir nukreipiamas į elektrinę pavarą.

Taikymo klasifikacija

Išvyniojimas/atsukimas

Sistemos sudėtis

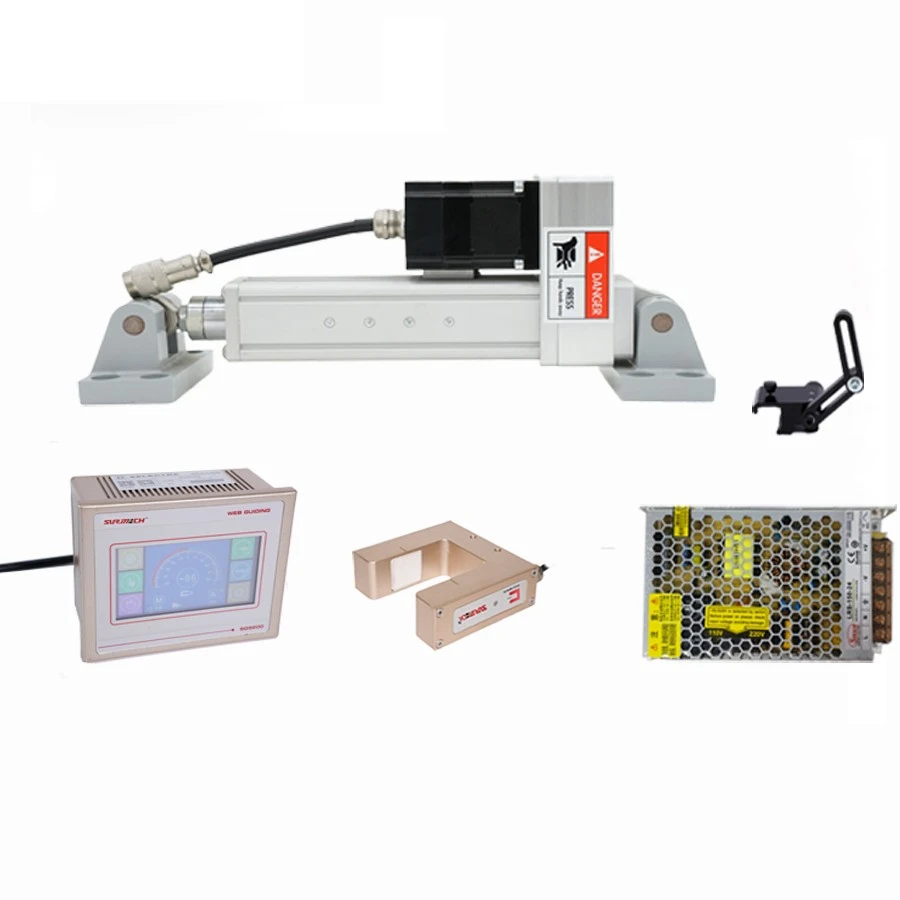

Valdiklis, jutiklis, pavara, perjungimo maitinimo šaltinis, kiti priedai ir kt.

Jutiklio aptikimo metodas

Kraštų aptikimas, linijos aptikimas, spalvų bloko aptikimas, dviejų jutiklių centravimo kreiptuvas

Jutiklio parinktys

Ultragarso, infraraudonųjų spindulių, CCD kameros ir kt.

TyvaizdingasAptaikymas

Spauda (flexo, giliaspaudė, ofsetinė)

Lanksti pakuotė

Etikečių konvertavimas

Dengimas ir laminavimas

Pjaustymas ir atsukimas

Neaustinės medžiagos ir tekstilės apdirbimas

Baterijos ir elektroninės medžiagos

DUK

K: Kokios yra darbo sąlygos?

at
Turi būti užtikrintas stabilus juostos įtempimas

K: Krašto jutiklio tvirtinimo padėtys?

A: Išvyniojimui: montuojamas medžiagos išėjimo pusėje, viduryje (1/2 eigos) tarp paskutinio judamojo volo ir pirmojo fiksuoto volo.
Pervyniojimui: sumontuotas prieš paskutinį fiksuotą volelį; jutiklis turi būti susietas su atsukimo rėmeliu
